中性點接地電阻柜品質保障基礎及作用

2023/12/21

中性點接地電阻柜用于主要由電纜線路構成的6-35kV送、配電系統，且單相接地故障電容電流較大時，但應考慮供電可靠性要求、故障時瞬態電壓、電流對電氣設備的影響、對通信的影響和繼電保護技術要求以及本地運行經驗等。

中性點接地電阻柜可有效地限制問歇性弧光接地過電壓、降低系統操作過電壓、可消除系統諧振過電壓、方便配置單相接地故障保護、可在短時內有選擇地切除接地故障線路，從而降低系統設備絕緣水平，延長系統設備使用壽命，使系統運行的安全可靠性得到提高。中性點接地電阻柜接地方式目前已廣泛地應用于我國城市供電系統、電廠、地鐵、冶金及石化等系統，積累了非常多的成功運行經驗。多年的運行經驗證明，中性點接地電阻柜對于提供系統運行的可靠性、安全性具有良好的效果。

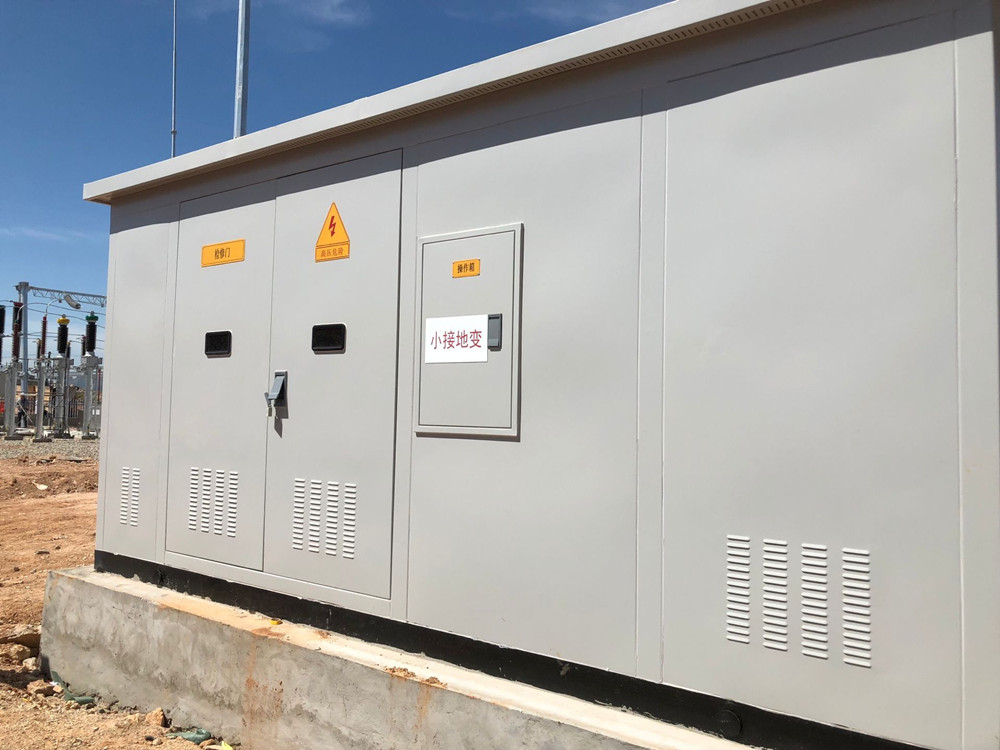

　　中性點接地電阻柜中，接地電阻與外殼之間通過絕緣子加以固定和絕緣，在外殼上開百葉窗，用于接地電阻的通風散熱。通過金屬排連接構成的中性點接地電阻柜，中性點接地電阻柜故障接地電阻如果在運輸、安裝等過程中發生機械損傷，在系統發生單向接地的情況下，可能會擴大損傷，導致電阻值變化，使接地電阻發熱狀況加劇，極端情況下會導致電阻燒毀，使接地電流與系統中保護的設定值不配合，從而系統總后備保護(主變零流或者零壓保護)動作，形成母線失電，后果嚴重。
