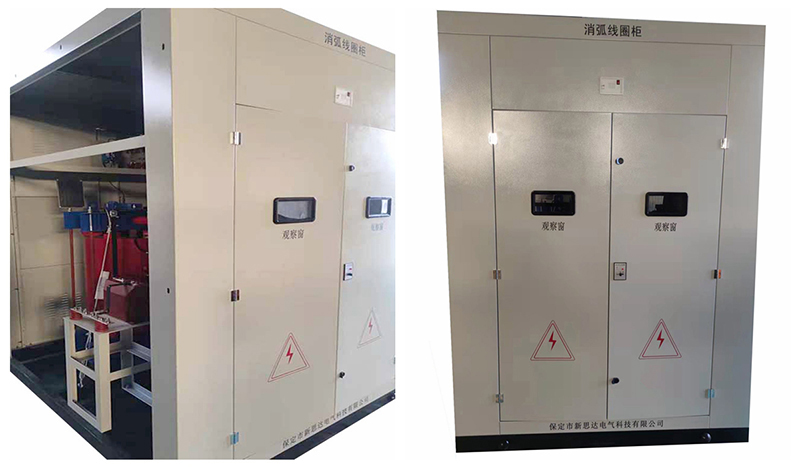

調匝式消弧線圈

2023/10/12

　　一、概述

　　在電網中性點與大地之間接入消弧線圈之后，當電網發生單相接地故障后，故障點流過電容電流，消弧線圈提供電感電流進行補償，使故障點電流降至10A以下，有利于防止弧光過零后重燃，達到滅弧的目的，防止高幅值過電壓出現的幾率，防止事故進一步擴大。

　　調匝式消弧線圈是在消弧線圈設多個抽頭，采用電動機傳動機構，驅動有載分接開關改變工作繞組的匝數，達到調節電感的目的，在電網正常運行時，通過實時測量流過消弧線圈電流的幅值，計算出電網當前方式下的對地電容電流，根據預先設定的較小殘流值，由控制器調節有載調壓分接頭到所需要的補償檔位。當發生接地故障后，補償接地時的電容電流，使故障點的殘流可以限制在設定的范圍之內。

　　本產品廣泛應用于電力供電行業、發電廠、冶金、礦山、煤炭等大型工礦企業的變電站，適用電壓等級為6-35kV.

　　二、產品特點

　　1.控制器采用工控機系統，運行穩定可靠。

　　2.采用彩色液晶全中文顯示，參數顯示、設置及查詢方便直觀，

　　3.設有RS232及RS485通訊接口，可實現與上位機的通訊，達到信號的遠距離傳送。

　　4.可實現報警顯示。

　　5.具有自動及手動功能。

　　三、技術指標

　　1、電壓等級：6KV~110KV

　　2、電容電流測量誤差：小于2%

　　3、調檔時間：小于20ms

　　4、接地殘流：小于5A

　　5、控制器電源：

　　一路交流220V,　　 額定頻率：50Hz

　　一路直流220V/110V,額定頻率：50Hz

　　6、控制器適用環境

　　溫度：-10℃~+45℃

　　濕度：小于95%

　　7、選線路數：8~42路

　　8、通訊接口：RS232/RS485

　　四、訂貨須知

　　1 使用條件：使用地的海拔高度、環境溫度及在戶外還是戶內使用。

　　2 系統電壓等級

　　3 消弧線圈及接地變壓器參數

　　4 控制柜要求：柜體尺寸、顏色（色標號及色標廠家）、柜體開門方向及柜體的結構：內嵌還是外扣。
