零序電流互感器

2023/10/16

  一、概述

  NS-LJ系列零序電流互感器用于檢測電力系統故障接地時產生的零序電流,可與小電流接地選線裝置或繼電保護設備配合使用,實現監測及保護的功能。已廣泛用于電力、冶金、化工、煤炭、建材等行業 。

  二、型號說明及功能特點

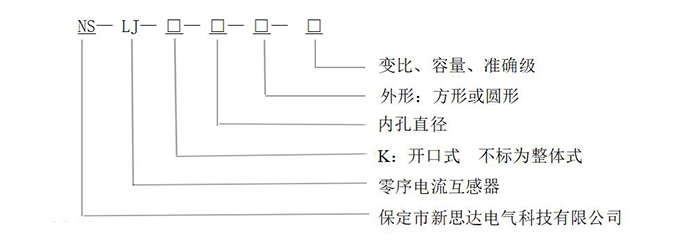

  1、型號說明


  2、功能特點

  2.1 NS-LJ系列零序電流互感器(電纜型)有各種容量、變比、準確級、準確限值系數;

  2.2 分為整體式和開口式兩種類型;

  2.3 采用ABS工程塑料外殼、樹脂澆注而成,具有全密封、絕緣性能好、外形美觀、靈敏度高、線性度好、運行可靠、安裝方便等特點;

  2.4 適應電力系統各種運行方式(中性點接地、中性點不接地、大電阻接地、小電阻接地、消弧線圈接地)的需要。

  三、技術參數

  1、技術參數

  1.1 電壓:0.38~66kV;

  1.2 電網頻率:50Hz;

  1.3 同名端,一次由互感器正面“L1”側穿入,二次為“K1”。

  2、外形示意圖

  2.1圓形

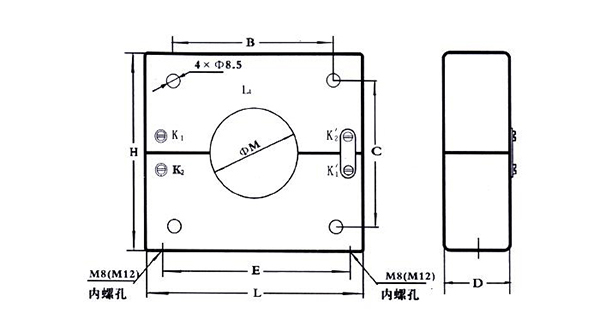

  2.2 方形


  注:孔徑ΦM,長為L,高為H,厚度為D,地腳中心距為E,B、C為四孔間尺寸,Φ8.5為通孔,可做水平安裝用。

  四、使用條件

  1、環境溫度–10℃~60℃;

  2、海拔高度≤2000m (高原使用時特殊定貨);

  3、相對濕度≤90%;

  4、周圍介質無導電塵埃和導電金屬或使絕緣損壞的腐蝕性氣體、霉菌等。

  五、訂貨須知

  1、產品型號、內孔直徑;

  2、一次零序電流,二次電流(或電流比);

  3、二次負荷容量或負載阻抗;

  4、準確級、準確限值系數(如果需要);

  5、安裝方式如不做要求,所發產品將默認組合式。
