鐵路集中接地箱
2023/10/16
一、概述
NS-XJD集中接地匯流箱主要用于電氣化鐵路牽引變電所內,為主變壓器、電抗器、自用變壓器及軌回流等集中提供接地保護,并可遠程監測接地電流。
NS-XJD集中接地箱是牽引變電所、AT所、分區所內的集中接地裝置,提供主變壓器地、軌(架空)回流,以及并聯電容器組、所用變、動力變等設備的接地回流。箱體采用不銹鋼板材質,可滿足用戶提出的相應的備防塵、防水、散熱及密封等方面的要求,結構牢固,外形美觀。
二、主要特點
2.1箱體采用密封結構,具備防水、防塵的要求。表面采用靜電噴涂,進行三次噴涂處理,涂層堅固、耐磨、防水、耐紫外線照射,具有長期戶外使用的條件。同時外形美觀,結構牢固。
2.2箱體前后開門,便于操作與維修;
2.3箱體底部及上面設有通風孔,便于空氣流通,保持箱內空氣干燥;
2.4箱體內部設有保溫層,以便與室外隔熱;
2.5箱內金屬支架,表面全部熱鍍鋅處理,不生銹,壽命長;
2.6箱內設有自動加熱溫控系統,當箱內溫度低于設定溫度時,能自動啟動加熱裝置,當箱內溫度達到設定溫度時加熱器自動停止工作。控制溫度可自行設定。
三、主要組成部件
NS-XJD集中接地箱通常包括匯流銅母排、 電流互感器、絕緣小磁柱以及電流回路二次端子排(含銅排、流互、端子排等)這些部件。
3.1箱體材質:箱體采用不小于2.0mm優良不銹鋼板材質,具備防塵及密封性能,設計結構要求牢固,外形美觀。箱體前后兩側開門,便于設備的安裝、維護、檢查檢修等。箱體內設母排固定支架,前門、后門側各一對,共兩對。箱體底面設電纜穿孔,前門側6孔,后門側8孔,直徑100mm。穿孔均采用橡皮墊封堵。箱體下部側面設有散熱孔,便于通風保持干燥。
3.2匯流母排采用10*100?mm鍍鎳銅排,表面光亮,均與銅排之間螺栓連接,便于安裝連接。
3.3箱內金屬支架全部鍍鋅處理,不得銹蝕。
3.4銅排安裝與箱體之間保持的絕緣為1000MΩ,交流耐壓5000KV,1分鐘無擊穿。
3.5箱體尺寸:寬1450*厚1000*高1580mm。
3.6電流互感器:軌回流 1KV 2000/5 0.5 2個;地回流 1KV 1500/5 0.5 2個;主變回流 1KV 2000/5 0.5 2個。該電流互感器為1匝穿芯,應能夠穿過寬度100mm的銅母排,外殼具有耐高溫和阻燃特性。
3.7箱體內設互感器二次保護接地小銅排,與互感器二次保護接地進行連接。內部側面安裝電流互感器二次接線端子排,端子排應采用優良端子排,安裝牢固,接線可靠。箱體下部應設電纜頭固定支撐或支架,便于輸入、輸出回流電纜的安裝與固定。
我公司也可以根據用戶提供的特殊電氣原理圖進行設計。
四、使用條件
4.1環境溫度:較高氣溫+40℃,較低氣溫-30℃;
4.2海拔:≤1000m;
4.3風速:相當34m/s,不大于700pa;
4.4濕度:日相對濕度平均值不大于95%,月相對濕度平均值不大于95%;
4.5防震:水平加速度不大于0.4m/s2,垂直加速度不大于0.15m/s2;
4.6安裝地點傾斜度:不大于3°;
4.7安裝環境:周圍空氣應不受腐蝕性、可燃性氣體,水蒸氣等明顯污染,安裝地點無劇烈震動;
4.8訂購本產品超出上述條件的規定時,可與本公司協商。
五、技術要求
5.1工作溫度:-45℃~+55℃
5.2額定電壓:1~10(kV)
5.3額定頻率:50Hz
5.4額定電流:500~5000(A)
5.5箱體防護等級:IP55
5.6外形尺寸:1860×1360×1800(mm)(寬×深×高)

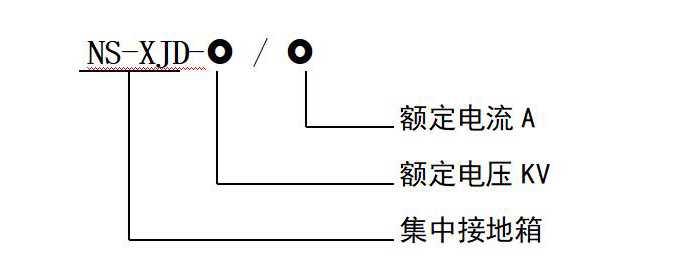

六、型號說明

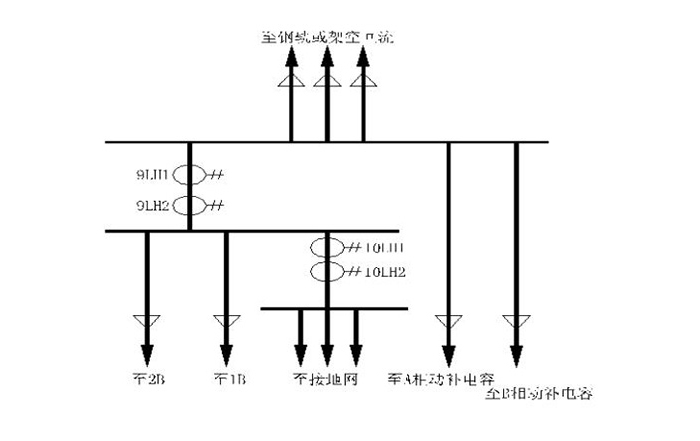

七、變電所集中接地原理圖(供參考頁)

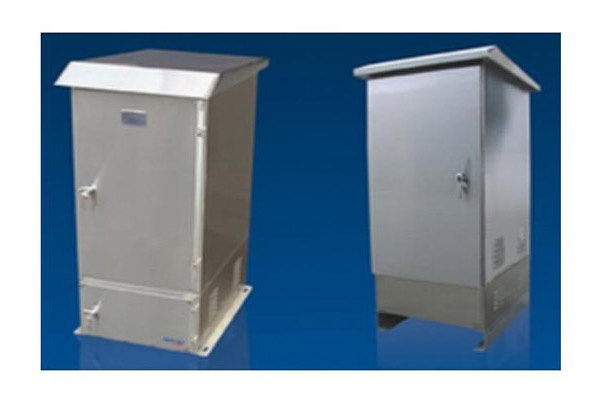

八、產品外觀圖片(參考)
九、訂貨說明
9.1用戶應提供詳盡的電氣原理圖等相關技術要求,提出所需電纜及輔助材料清單。
9.2訂貨時應說明電流互感器規格型號和產品額定電流。
十、注意事項
工作時電流互感器上方橋式銅排不連通,更換電流互感器時需接上。
