過電壓保護器

2023/10/16


  一、概述

  NS-TBP組合式過電壓保護器采用三相四柱組合式結構,適用于35kV及以下電力系統中,是限制雷電過電壓和操作過電壓的一種先進的保護設備。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器組等電氣設備的絕緣免受過電壓的損害。對于相間和相地過電壓都能起到有效的保護作用。廣泛用于電力、冶金、化工、煤炭、輕工、建筑、電氣化鐵路等行業。

  二、型號說明及功能特點

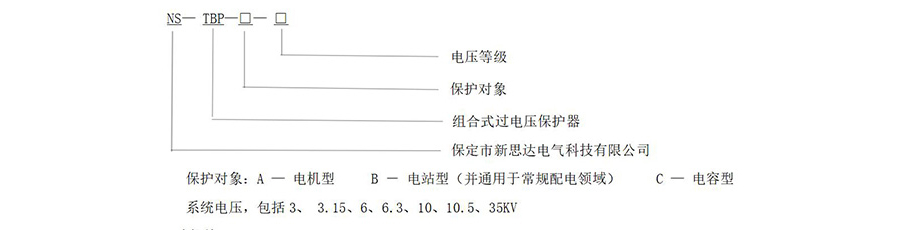

  1、型號說明


  2、功能特點

  2.1 NS-TBP過電壓保護器具有動作快、伏安特性平坦、殘壓低、性能穩定、組裝維護方便等優點;

  2.2 過電壓保護器的每個單元和底座全部用環氧樹脂灌封,具有絕緣耐壓高,密封防潮的作用;

  2.4 電纜采用硅橡膠高壓導線,確保絕緣強度,安裝靈活;

  2.5 保護器采用復合外套結構,絕緣管和硅橡膠雙層外套,具有良好的密封、防爆、防潮性能,抗漏痕、抗電蝕、耐污防水性好。

  三、技術參數

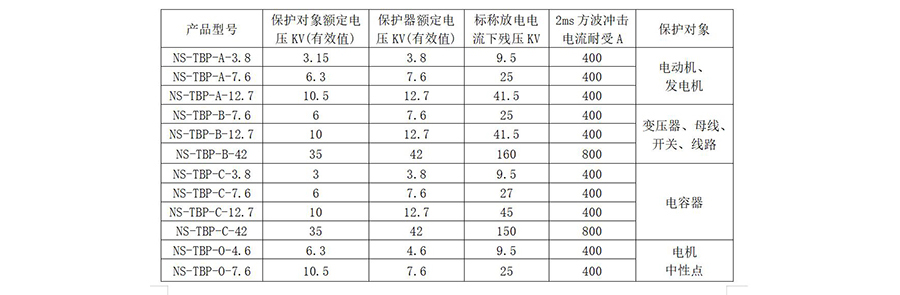

  1、TBP組合式過電壓保護器技術參數表

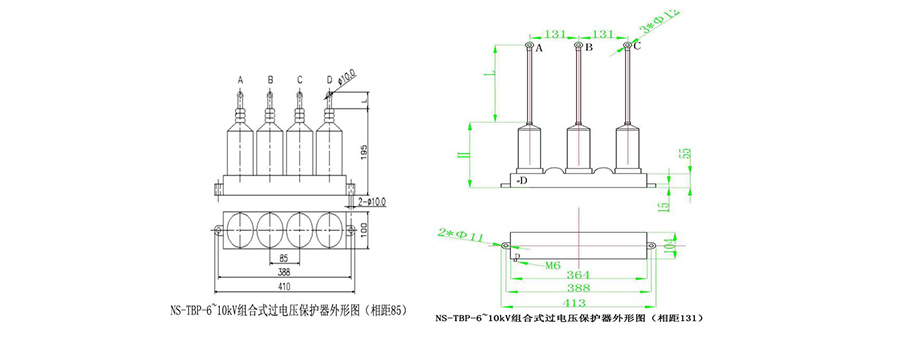

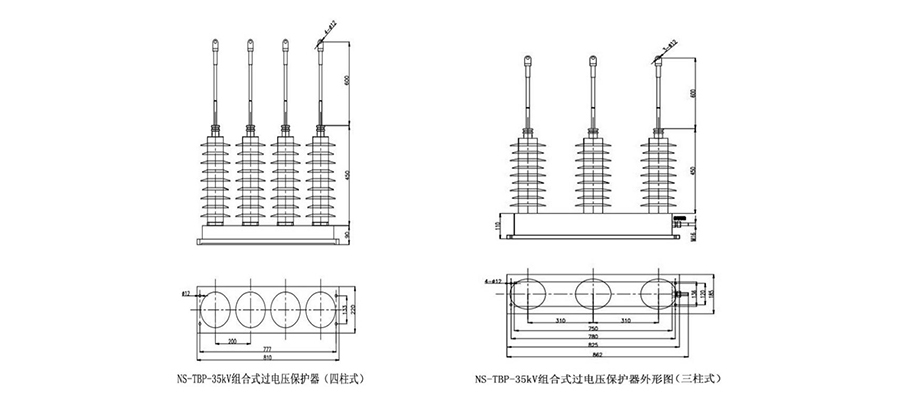

  2、外形尺寸

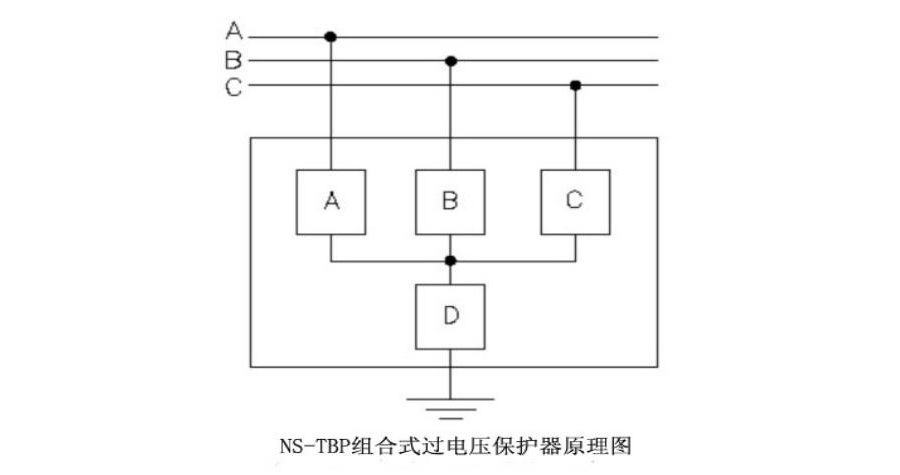

  3、原理接線圖



  四、使用條件

  1、環境溫度:-40℃~+60℃。

  2、海拔高度:小于2000m。(高于2000m請選用高原型產品)。

  3、額定頻率:48Hz~62Hz。

  4、周圍不得有腐蝕性煙氣、蒸汽、灰塵、鹽霧等污染。

  五、訂貨須知

  請按標準寫清型號,如有特殊要求,請在訂貨合同中詳細說明。
