電纜接地箱

2023/10/16


  一、概述

  NS-JD系列電纜接地箱是我公司為限制電力電纜金屬護層上的感應電壓和故障過電壓,避免在護層中形成環流而研發生產的??蓮V泛應用于單芯電力電纜線路中,用來保護電纜的金屬護層免受各種過電壓的危害。電纜接地箱安裝在電纜金屬護層與地之間,如果線路較長,還應將電纜護層分三段(或三的倍數段)相互絕緣,分段處用NS-JHJD電纜交叉互聯接地箱接地。NS-JD系列電纜接地箱包括NS-ZJJD電纜護層直接接地箱、NS-BHJD電纜護層保護接地箱和NS-JHJD電纜護層交叉互聯保護接地箱等幾種形式。接地箱均采用密封設計,安裝使用簡便,外型小巧美觀。目前,NS-JD系列電纜接地箱已廣泛應用于全國電力、鐵路系統,并取得了良好的運行經驗。

  二、型號說明及功能特點

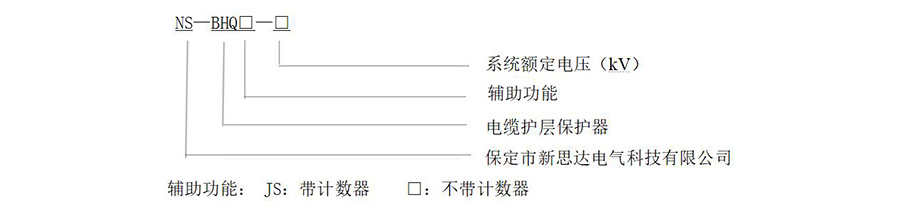

  1、型號說明


  2、功能特點

  NS-JD系列電纜接地箱連接于電纜護層與地之間。

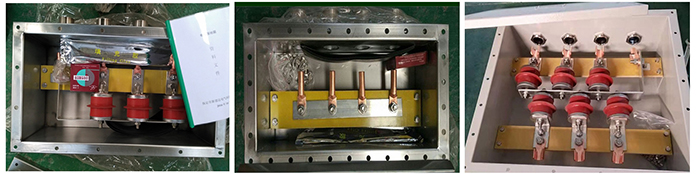

  電纜護層直接接地箱,內部含有連接銅排、銅端子等,用于電纜護層的直接接地。

  電纜護層保護接地箱和電纜護層交叉互聯接地箱內含電纜護層保護器、連接銅排、銅端子等,用于電纜護層的保護接地。

  保護器采用ZnO壓敏電阻作為保護元件,無串聯間隙,保護特性好,具有優良的非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的優點,還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆等優點及良好的化學穩定性、憎水性、密封性。

  一、技術參數

  1、原理接線圖

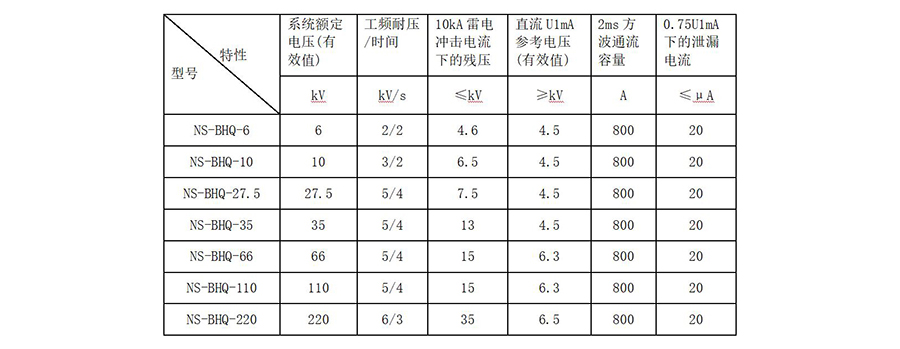

  2、電纜護層保護器電氣特性表

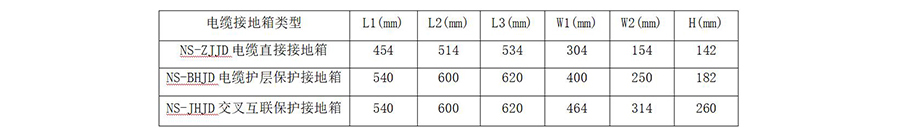

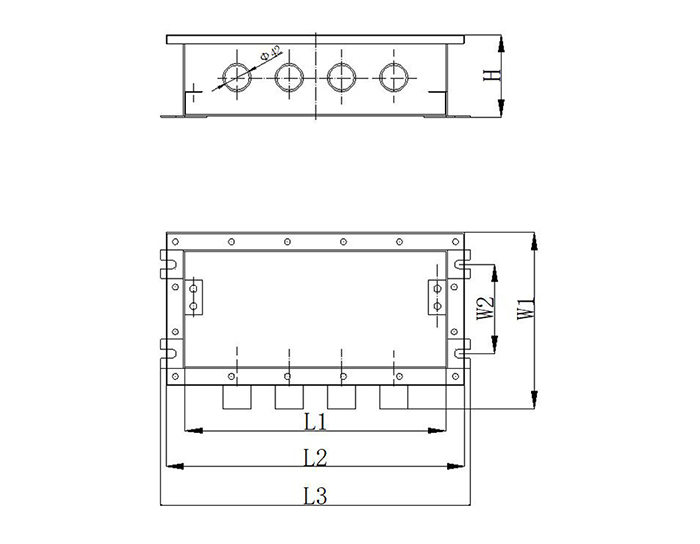

  3、外形尺寸


  注明:箱體的外型、尺寸、箱體材質和色標可根據用戶具體要求設計制作。

  四、使用條件

  1、環境溫度-45℃~+55℃;

  2、海拔高度:不超過3000m,超出3000m可根據實際情況特制;

  3、電源頻率:58~62Hz(60Hz系統)、48~52Hz(50Hz系統);

  4、安裝場所的空氣中不應含化學腐蝕氣體、爆炸性塵埃;

  5、長期施加的工頻電壓不得超過保護器持續運行電壓;

  6、對有間隙產品,安裝點短時工頻電壓升高不得超過保護器額定電壓。

  五、訂貨須知

  訂貨時請告知以下參數:

  1、電纜的額定電壓等級,或具體性能參數要求及訂貨數量;

  2、電纜接地箱的類型、交貨時間;

  3、長期使用于異常條件,保護器需特別制作,訂貨時應說明。
