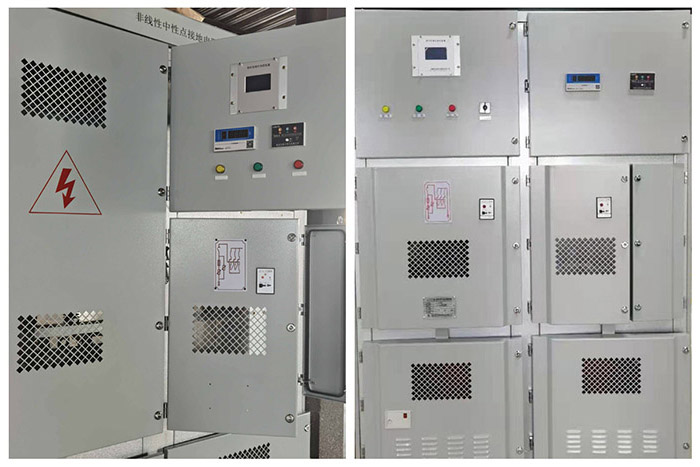

中性點接地非線性電阻柜

2023/10/12


  一、概述

  電力系統的接地方式主要分為有效接地和非有效接地兩大類。有效接地包括直接接地和經小電阻接地;非有效接地包括不接地,經消弧線圈接地和經高阻接地。非線性中性點接地電阻融合了非有效接地系統供電安全性高和有效接地系統過電壓水平低的優點,并能消除單相弧光接地以及諧振等故障。

  二、工作原理和產品特點

  本裝置的核心元件是高能氧化鋅閥片組(非線性電阻),它是經過科學計算和有機搭配而組成的。將它連接在系統中性點和地之間,即構成了新型的非線性電阻接地方式。這種方式充分利用了非線性電阻優良的伏安特性,巨大的熱能容和快捷的響應速度等特性。我們將它的動作值設置在系統相電壓水平,運行中即能收到良好的效果。

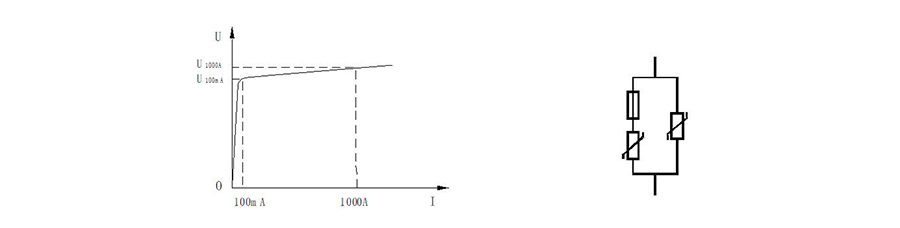

NS-FZ中性點非線性接地電阻的伏安特性                      符號表示

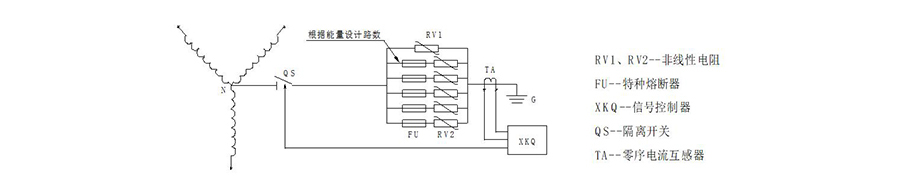

NS-FZ中性點非線性接地電阻的接線原理圖


  正常運行時,中性點電壓很低,非線性電阻呈高阻狀態,流經其中的電流非常小,基本上處于開路狀態,系統相當于不接地。因此,具有不接地方式供電可靠性高,安全性好的特點。

  若系統發生故障,引發高倍過電壓時,中性點電壓會同時升高,非線性電阻立即響應而導通,將電壓限制在設定范圍內,系統的過電壓也被限制在2倍以下。此時系統又具備了有效接地系統過電壓水平低、選線準確率高的特點,并優于經小電阻接地方式。

  當系統發生諧振時,非線性電阻的巨大能容很快地吸收諧振能量。因過電壓被限制在較低水平,所以互感器的特性處于線性區域,呈高感抗狀態而使諧振消失。

  當系統發生單相弧光接地時,非線性電阻及時吸收接地電荷能量,同時限制弧道的恢復電壓,使接地電流過零后不容易重燃,弧光很快熄滅,其綜合性能優于消弧線圈。

  當發生永久性接地時,非線性電阻保持相電壓水平,電阻中流過的電流較小,可維持運行。也可以通過選線對故障饋線進行延時切除或快速切除,適宜于各種不同的運行要求。

  經非線性電阻接地的系統過電壓水平被限定在絕緣允許范圍內,電氣設備的絕緣被高電壓沖擊的可能性減小,小故障引發大故障(如單相接地引發短路故障)的概率也大大降低,供電的可靠性和安全性有很大提高。

  裝置的氧化鋅閥片組由多路非線性電阻并聯,各路的伏安特性完全一致。設計時按300%的容量計算(即使損壞50%以上仍能正常運行),每一路都串有特制熔絲,以保證整個閥片組正常運行。

  閥片組采用獨特的散熱技術和全密封工藝,散熱、防潮效果俱佳,工作性能穩定,壽命長。

  裝置可自動記錄動作次數,動作時間、動作時最大電流和電壓等參數,可為系統技術分析提供依據。

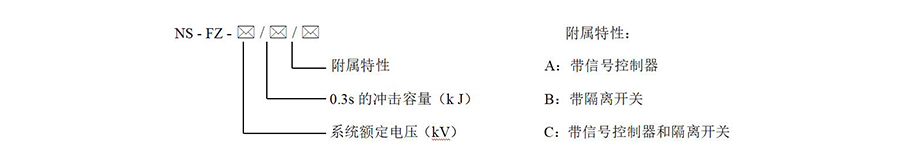

  三、型號說明及參數表



  四、工作環境

  環境溫度:-20~+40℃;

  工作頻率:50~60Hz;

  海拔高度:≤2000m(高原型:≤4000m);

  環境濕度:90%(25℃),50%(40℃);

  地震烈度:不大于8級;

  周圍空氣應不受腐蝕性或可燃性氣體、水蒸汽等明顯污染;

  無嚴重污穢及經常性的劇烈震動。

  五、安裝、運行及維護

  本公司可根據用戶要求進行柜體尺寸設計和參數選擇,負責裝置的生產、包裝和運輸。

  如用戶需要,我公司可派遣技術人員到現場指導安裝、調試,用戶須提供必要的配合與協助。

  設備投運前進行直流參考電壓和泄漏電流測試,電壓不得低于出廠值的90%,漏電流不得大于50μA。

  設備正常運行不需要維護,但在動作后檢查熔斷器是否良好,并查看故障記錄。如熔斷器損壞達30%,裝置仍然可以運行,但必須通知我公司。熔斷器損壞后用戶不得重新安裝。

  設備每年應進行一次常規檢查,主要內容為清掃灰塵、做耐壓試驗、測試非線性電阻直流參考電壓和漏電流等。

  本公司對設備實行終身維修并長期提供備品備件。
