發電機組接地開關柜

2023/10/12

　　一．概述

　　本設備主要用于柴油發電機組中性點接地系統。滿足DL/T40491、IEC298、GB3906等標準要求。選用國內優良單相真空接觸器，ABB工業級PLC編程控制。是柴油發電機組優選的接地配套產品。

　　二．使用條件

　　1.正常環境條件

　　1)周?chē)諝鉂穸?  上限：+40℃ 下限：-10℃

　　2)海拔：1000M

　　3)相對環境溫度：日平均不大于95%，月平均不大于90%

　　4)地震：烈度不超過8度

　　5)周?chē)諝鈶?yīng)不受腐蝕性或可燃?xì)怏w，水蒸氣等明顯污染

　　6）無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1度要求

　　2.特殊工作條件

　　在超過規定的正常環境條件下使用時，由用戶和制造廠協商。

　　三．電氣性能

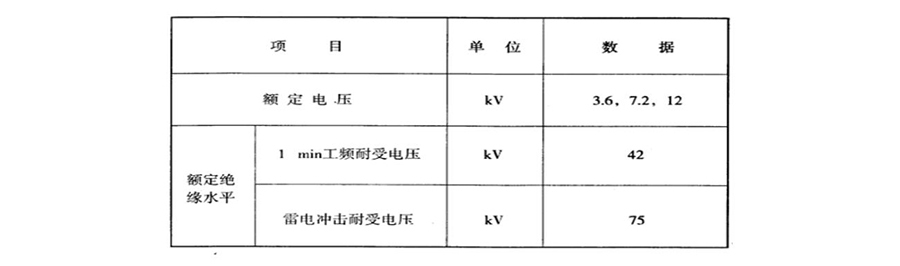

　　1.基本電氣參數

　　2.柜內主要主要電器元件技術參數：

　　a.接觸器：JCZ1-12/250       操作電源電壓：DC220V

　　b.電流互感器：LZZB9J-10 100/5 5P20 20VA

　　c.電阻器：阻值58Ω   100A

　　d．PLC一臺（ABB品牌）

　　3.控制方式和顯示

　　本柜控制七個回路的接地電阻接觸器，在發電機組同時運行中，較多有一個接觸器閉合，實現單臺發電機中性點接地。

　　主要分為兩種控制方式：

　　a.手動控制方式，當某一組并機柜斷路器合閘時，可以手動啟動和停止該組對應的接地電阻柜的接觸器；

　　b.自動控制方式，當某一組并機柜斷路器合閘時，可以自動啟動一個接地電阻柜中的接觸器，并且閉鎖其它接觸器的啟動功能；

　　手動和自動控制方式均可以判斷接觸器故障，并將故障信號送至后臺；

　　接觸器動作信號上送至后臺并在就地用指示燈顯示接觸器運行信號。

　　四. 設備的主要特點

　　1.柜體的外殼選用優良冷軋鋼板經多重折彎組裝而成，所有部件有足夠的強度，能承受運輸、安裝和地震及運行短路所引起的作用力不致?lián)p壞。

　　2.具有抗內部電弧事故能力,能保證事故情況運行人員的安全。

　　3.設備外殼防護等級IP4X。

　　4.高壓室的真空接觸器及其操作機構僅需少量的維護。

　　5.二次線敷于尺寸寬余的線槽內,接線簡單。

　　6.電纜室有充足的空間,可接多根電纜。

　　7.用ABB工業級PLC實現自動控制。在發電機組同時運行中，較多有一個中性點接地接觸器閉合，實現單臺發電機中性點接地。 如果故障發電機和中性點接地的發電機是同一臺，那就斷開故障發電機同時斷開中性點空接觸器，再閉合另外一臺發電機中性點的接觸器。即保證正常使用的發電機組其中一臺中性點是與電阻器連接的。

　　8.也可按照用戶要求設計運行方式。

　　五．結構

　　柜體采用2mm鋼板制成.高強度螺栓聯接的全封閉式組裝結構，防護等級符合IP4X。獨立的微機保護室可安裝各類繼電器，儀表等二次元件。輔助回路選用1.5mm多股銅芯導線。 輔助回路及二次控制回路工頻耐壓2000V/1min。連接方式：端子排固定；端子排數量滿足線路要求，預留5%備用。端子排與繼電器室同位與繼電器室，便于接線。柜體在設計中采取措施，保證人員和設備安全，并使用戶維護方便。

　　柜體充分考慮到運行人員的安全，所有操作均在面板關閉進行設備的操作，柜體體及所有金屬隔板接地,柜內設備接地導體,接地續性好.外殼的防護等級為IP4X,可有效防止人體和外界固體接近帶電部和觸及運動部分，保護了人身安全和設備可靠運行。壓力釋放通道和壓力放門，可避免高壓氣體危及人身安全和防止事故擴大。

　　如下特征使用戶對接觸器少維護：滅弧室為陶瓷外殼，電弧電量低，動靜觸頭磨損度小，彈簧操作機構僅需少量維護。

　　六．質量保證及試驗：

　　1.柜體的整機出廠試驗，我廠依據國標及相關技術規范進行，具體試驗項目如下：

　　a.結構檢查

　　b.機械特征及機械操作試驗

　　c.主回路的1min工頻耐壓試驗

　　d.輔助回路的工頻耐壓試驗

　　e.主回路電阻測量

　　f.接線正確性的檢查

　　2.我們真誠的歡迎貴方派其檢驗人員到我廠于我方檢驗人員一起對合同設備的加工工作、設備材料質量、裝配和試驗等工序進行驗證。

　　3.我方提供設備質量說明書、產品合格證制造、檢驗記錄及電氣試驗報告

　　七．供貨范圍：

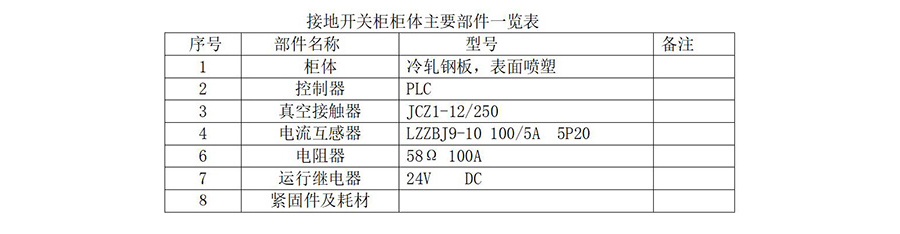

　　接地開關柜柜體主要部件一覽表
