發電機中性點接地電阻柜

2023/10/12

　　一、概述

　　發電機是電力系統的原動力，在運行中必須具備對突發性故障的應變能力，發電機中性點的接地方式與此有密切的關系。發電機中性點的接地方式是經高阻抗接地，發電機中性點經高阻接地能有效抑制發電機接地故障電流，從而有效防止發電機定子繞組燒毀，并降低電弧接地暫態過電壓。中性點經高電阻接地有多種方案，其中以單相變壓器與電阻器結合的方案最優。

　　當發電機回路發生單相接地，電流大于規定值時，有可能產生弧光接地過電壓，而發電機耐壓水平較弱，絕緣容易損壞。如果接地電流過大，還會造成發電機鐵芯灼傷及燒結。通常在發電機中性點采用高電阻接地方式，以限制弧光接地過電壓，減少對鐵芯的灼傷，同時可提高繼電保護的靈敏度，作用于跳閘使過電壓限制在相電壓的2.6倍以內，限制電弧的重燃，防止弧光間隙過電壓損壞主設備，同時抑制鐵磁諧振過電壓，從而保證發電機的運行安全。

　　二、型號說明及功能特點

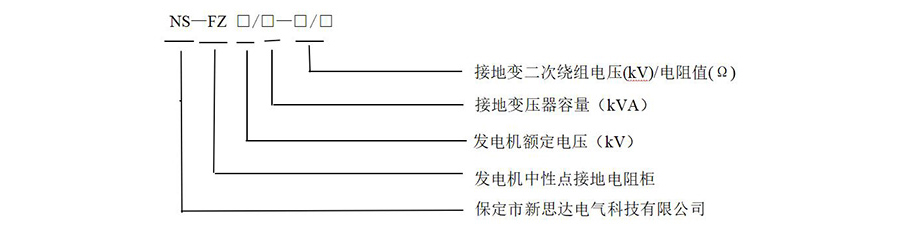

　　1、型號說明

　　2、功能特點

　　我公司生產的NS-FZ型發電機中性點接地電阻柜，體積小，重量輕。接地變壓器抗沖擊，阻燃，局放小。電阻器采用優質不銹鋼材質鎳鉻合金（Cr20Ni80）或非金屬（炭素閥片、氧化鋅閥片）材質，其電導率高，通流能力強，溫度系數高，最高可耐1600℃的高溫，耐腐蝕，韌性好不變形，穩定性好。

　　NS-FZ型發電機中性點電阻柜中裝有干式單相變壓器、電阻器、隔離開關、避雷器等電器設備，可以整體方便安裝在發電機中性點附近。NS-FZ型發電機中性點電阻柜內裝有電流互感器測量中性點電流并可輸出模擬量。

　　三、技術參數

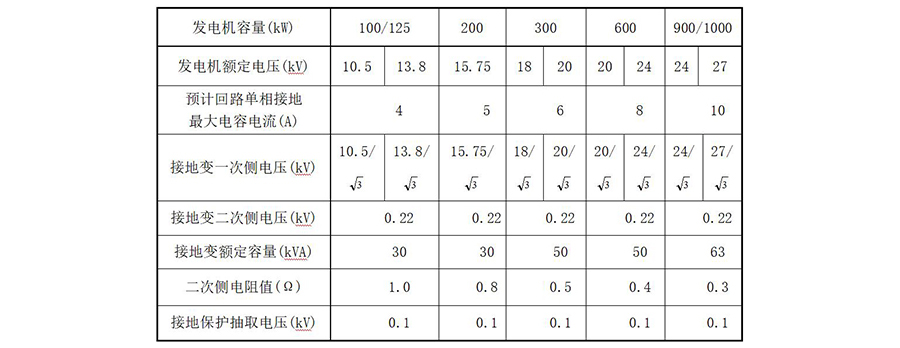

　　1、NS-FZ型發電機中性點電阻柜技術參數推薦表

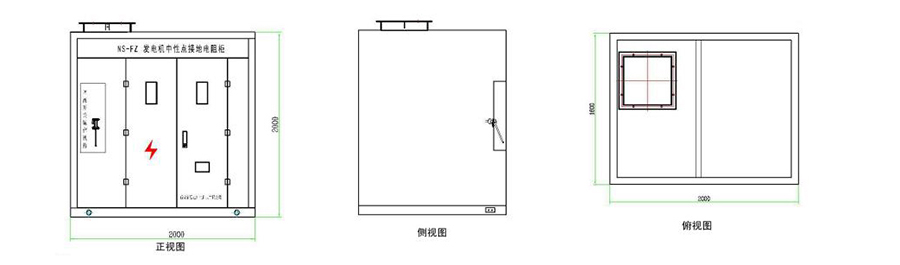

　　2、外形尺寸圖

NS-FZ發電機中性點電阻器柜外形圖

　　NS-FZ發電機中性點接地電阻柜推薦尺寸：2000*1600*2000mm（寬*深*高）

　　注明：電阻柜的外型、尺寸、柜體材質和色標可根據用戶具體要求設計制作。

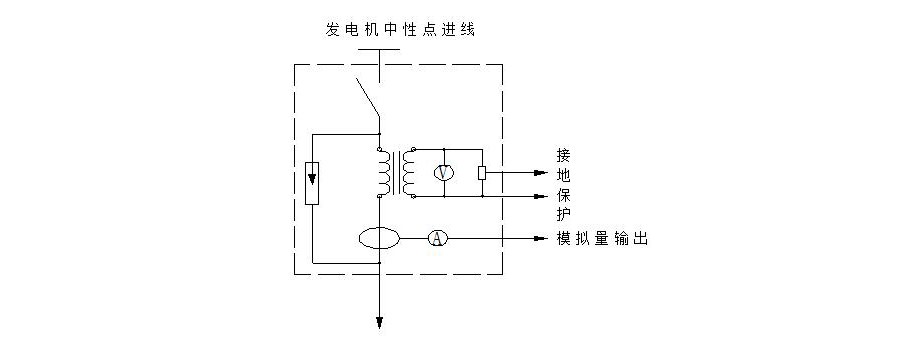

　　3、安裝接線原理示意圖

NS-FZ發電機中性點電阻器柜原理接線圖

　　四、使用條件

　　1、環境溫度：不低于-40℃，不高于+40℃；

　　2、海拔高度不超過3000m；

　　3、相對濕度：不大于95%（25℃）；

　　4、電網頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）；

　　5、安裝場所的空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃。

　　五、訂貨須知

　　訂貨時請?zhí)峁┮韵沦Y料：

　　1、發電機的額定電壓（kV），接地變壓器的變比，電阻值（Ω）；

　　2、接地變壓器的絕緣形式（干式或油浸式）；

　　3、電流互感器的變比及容量；

　　4、柜體的材質、尺寸、顏色（或提供色標）、防護等級（IP）及安裝地點（戶內或戶外）；

　　5、是否加智能監控裝置或及溫濕度控制裝置。
