　　一、概述

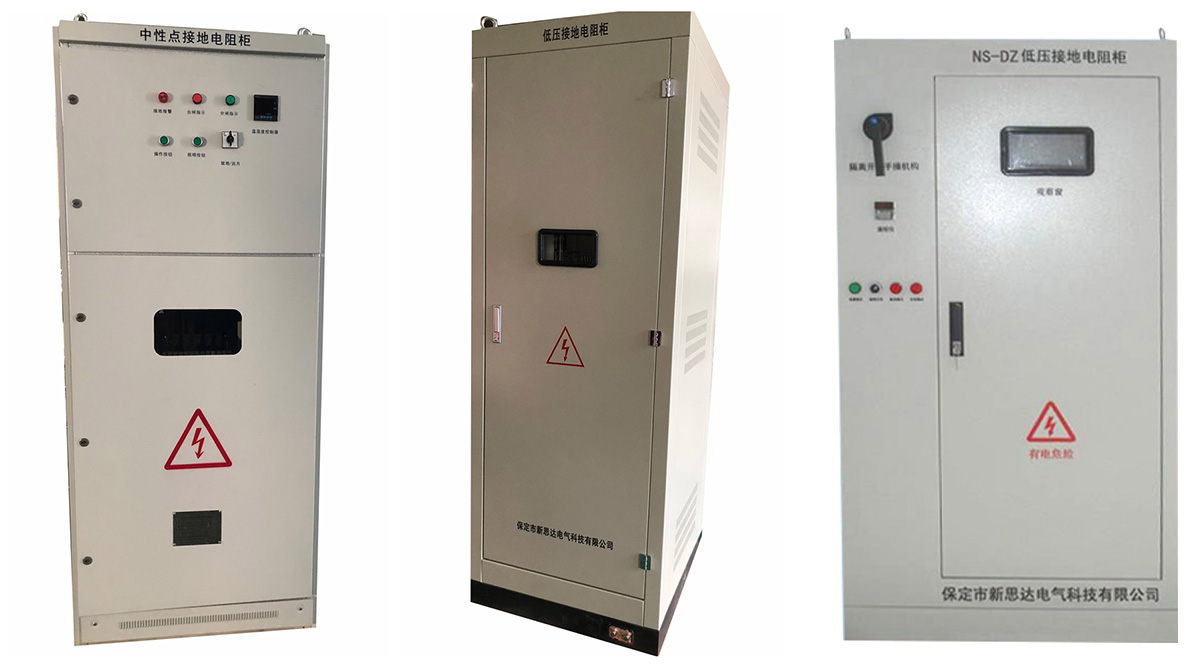

　　NS-DR低壓接地電阻柜是我公司研制的低壓系統中采用電阻接地的專用成套設備。對降低電網過電壓、提高電網的安全可靠性，適用于低壓柴油發電機組0.22kV、火力發電廠0.38kV、煤炭企業0.66kV、電力用戶0.1kV的低壓系統、啟動及制動和功率等電阻設備。

　　二、型號說明及功能特點

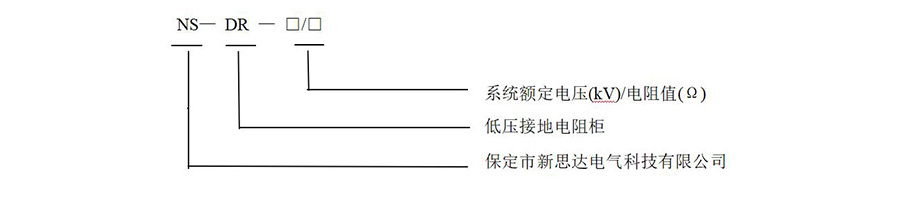

　　1、型號說明

　　2、功能特點

　　2.1 NS-DR低壓電阻柜精度高、線性度好、運行可靠、安裝方便、外形美觀；

　　2.2 內部電阻器采用優質非金屬特種材料或不銹鋼材質鎳鉻合金（Cr20Ni80），阻值穩定、導電率高、通流能力強、耐高溫、耐腐蝕、防燃防爆、可靠性高；

　　2.3 可以適用于各種低壓配電系統中，在低壓線路中，如無中性點，加接地變壓器可與之配合使用，對抑止系統過電壓、防止各種沖擊有良好的作用；

　　三、技術參數

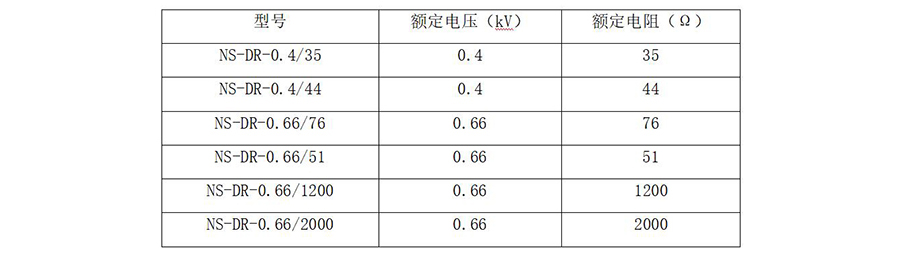

　　1、NS-DR低壓接地電阻柜技術參數推薦表

　　注：如用戶對參數有特別要求，可根據具體要求特別定做。

　　電阻柜阻值可從1歐姆到2000歐姆，電流從0.5安培到1000安培設計。

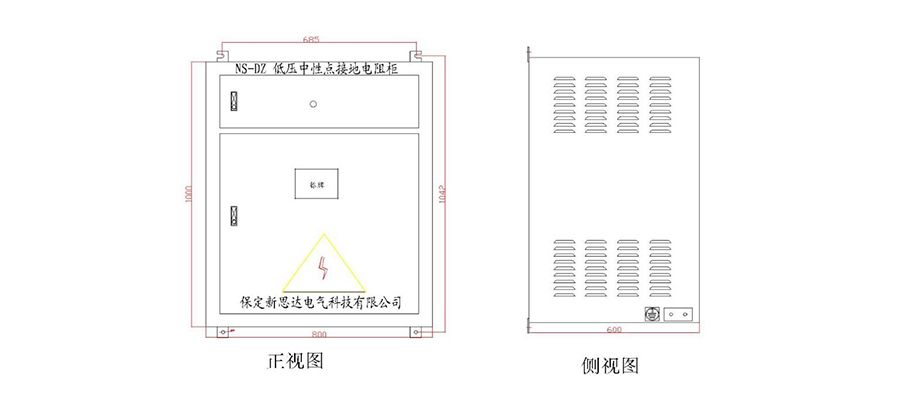

　　2、外形尺寸圖

NS-DR低壓接地電阻柜外形圖

　　注明：電阻柜的外型、尺寸、柜體材質和色標可根據用戶具體要求設計制作。

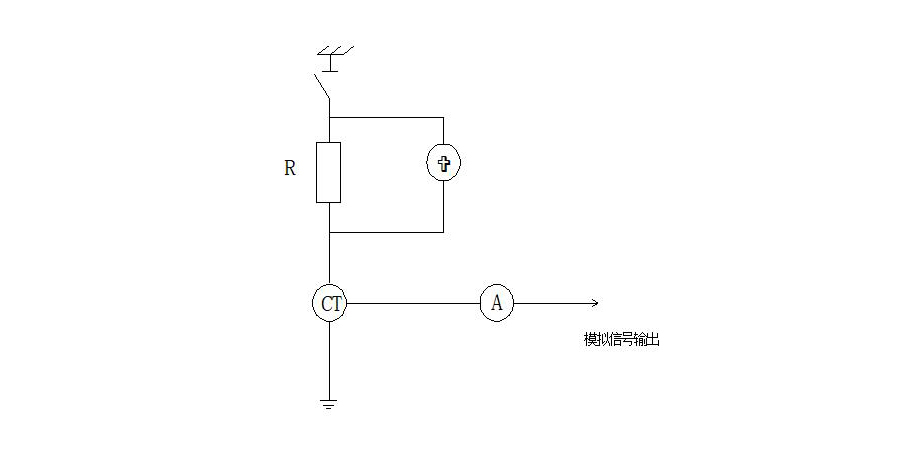

　　3、原理接線圖

NS-DR低壓接地電阻柜原理接線圖

　　四、使用條件

　　1、環境溫度：-40℃～+60℃，相對濕度：不大于95%（35℃）；

　　2、安裝地點海拔高度不超過4000m；

　　3、安裝場所的空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃；

　　4、電網頻率：48～52Hz（50Hz系統），58～62Hz（60Hz系統）。

　　五、訂貨須知

　　訂貨時請告知以下參數：

　　1、系統額定電壓：(kV)；短時允許電流：（A）；標稱電阻值：（Ω）；短時允許通流時間：（S）；

　　2、柜體的進出線方式：上進下出或下進下出；

　　3、柜體的材質、顏色（或提供色標）、防護等級（IP）及安裝地點（戶內或戶外）；

　　4、是否需要加裝電流互感器（CT：CT變比及容量）、接地記錄裝置、溫濕度控制器；

　　5、可加裝隔離開關，方便檢修維護。
