變壓器中性點間隙接地保護裝置
2023/10/12
一、概述

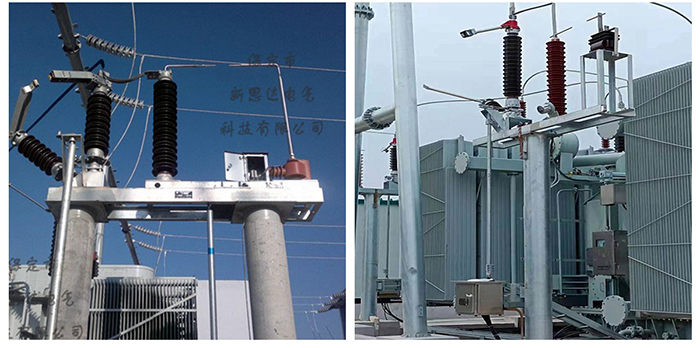

NS-ZJB型變壓器中性點間隙接地保護裝置專用于110kV、220kV、330kV、500kV電力變壓器中性點,由單相隔離開關、中性點避雷器、電流互感器和放電間隙等原件組成,可實現變壓器中性點接地和不接地運行兩種不同的運行方式;從而避免由于系統故障,引發變壓器中性點電壓升高造成對變壓器的損害。本裝置廣泛應用于電力、冶金、石化、建筑、環保等領域。
二、型號說明及功能特點

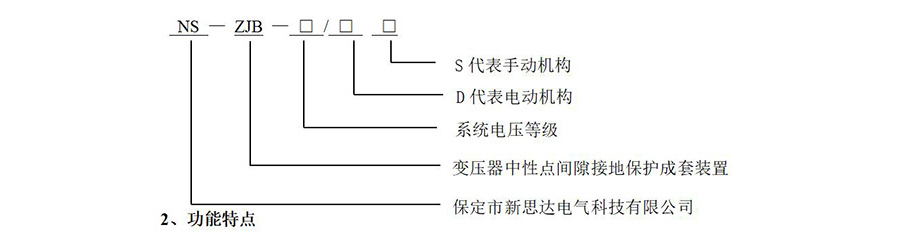

1、型號說明
2、功能特點
2.1 嚴格按照國家及行業標準的有關規定設計,并配套專門的工藝流程、檢驗流程,確保產品制造的流程化、標準化和專業化;
2.2 集隔離開關、氧化鋅避雷器、放電間隙和電流互感器等電氣設備于一體的成套設備,具有體積小,安裝調試方便,可靠性高的特點;
2.3 具有放電電壓準確率高、分散性小、特性穩定等特點;與避雷器特性及主要變壓器的絕緣配合精確、充分有效,熱容量大,不易燒損,提高了保護安全性和保護效果;
2.4 本裝置具有組配靈活,使用方便的特點,一般采用球形間隙,亦可按用戶要求采用棒形間隙;避雷器與隔離開關可根據工程需要任意組合選配;隔離開關的動作亦可按工程要求選擇使用手動或電動機構;間隙的技術參數可在工廠完成調試,亦可在現場進行調試。
三、使用條件
1、適用于戶內或戶外;
2、環境溫度:不低于-40℃,不高于+55℃;相對濕度:不大于95%(25℃);
3、海拔高度不超過4000m,超出4000m可根據實際情況特制;
4、地震烈度8度及以下地區;較大風速不超過35m/s;
5、電網頻率:58~62Hz(60Hz系統)、48~52Hz(50Hz系統);
6、安裝場所的空氣中不應含化學腐蝕氣體和蒸汽,無爆炸性塵埃。
四、技術參數

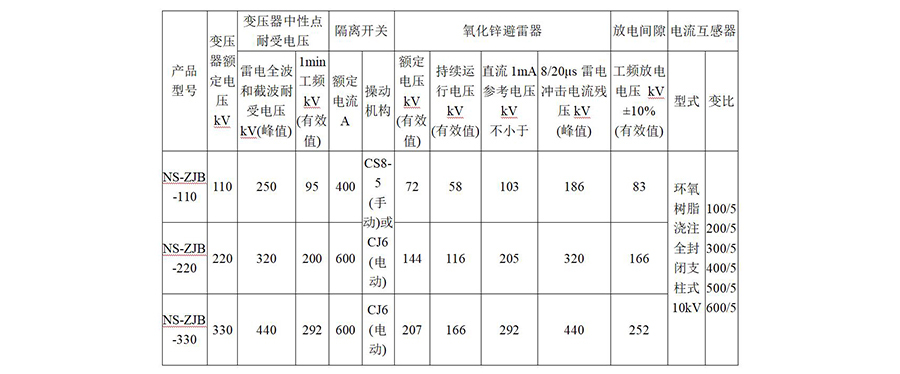

1、NS-ZJB型變壓器中性點間隙接地保護裝置的技術數據如下表
2、外形圖

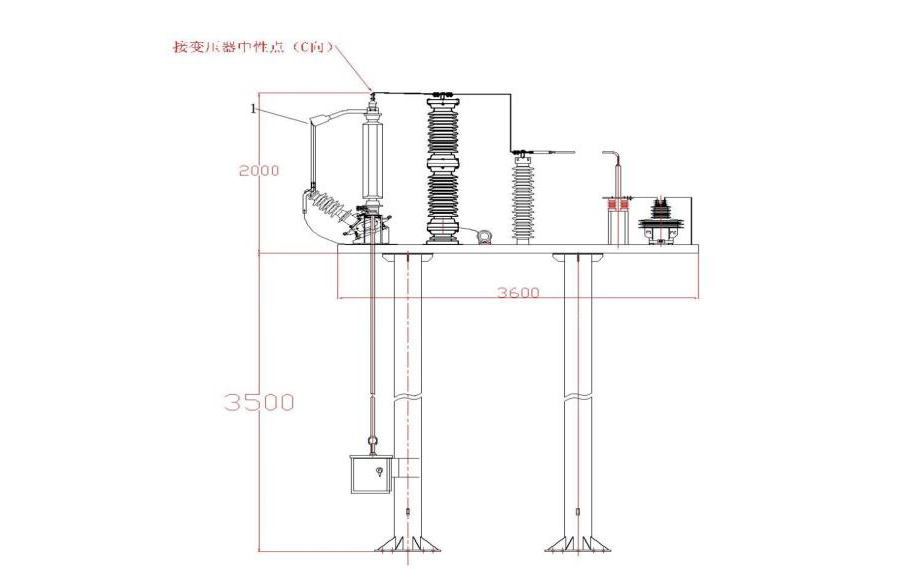

NS-ZJB-110KV/D變壓器中性點間隙接地保護成套裝置(電動機構)

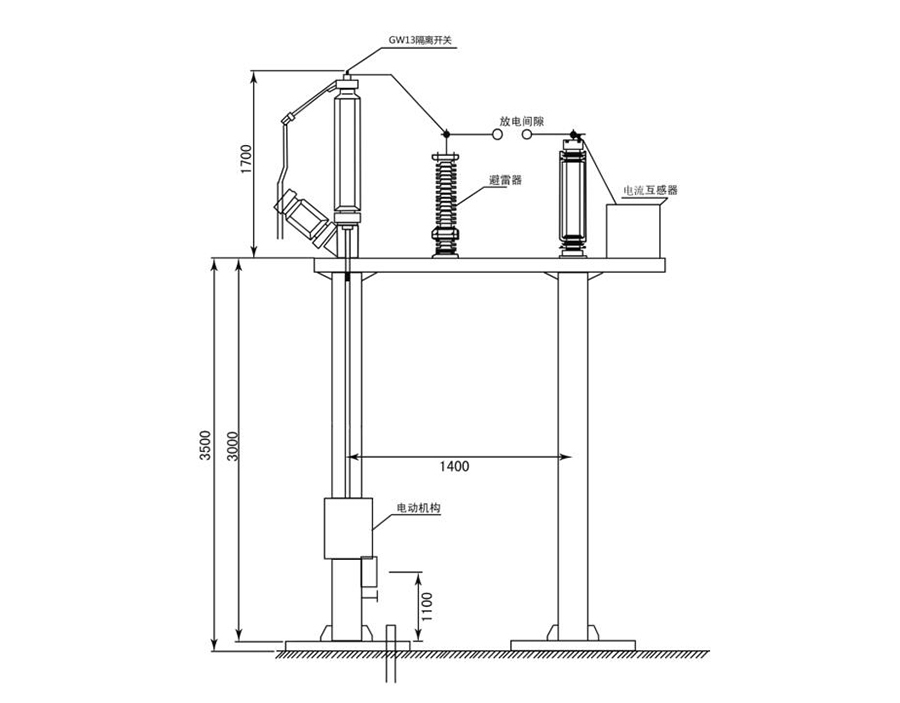

NS-ZJB-220KV/D變壓器中性點間隙接地保護成套裝置(電動機構)

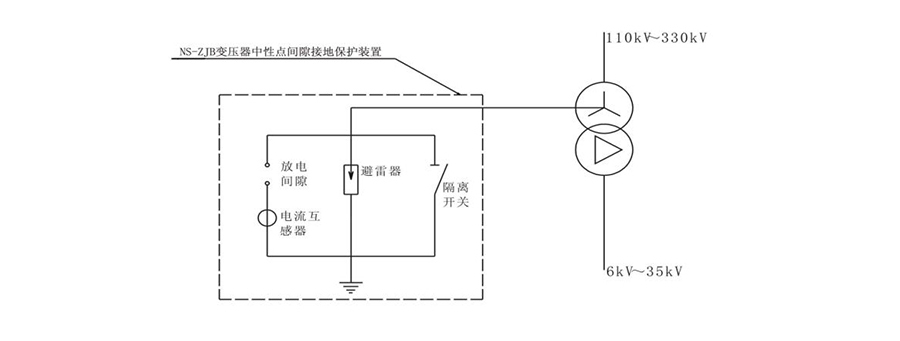

3、原理接線圖
五、訂貨須知
訂貨時應告知變壓器額定電壓,電流互感器變比,隔離開關額定電流、操作機構形式,氧化鋅避雷器額定電壓等參數,當未具體指定時,將按本說明書技術數據標準配置交貨。
