變壓器風冷控制柜

2023/10/12

　　一、概述

　　在110kV、220kV、330kV、500kV、750kV、1000kV的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式。其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式，NS-BFK系列變壓器風冷控制柜就是針對這兩種冷卻方式而設計的智能型控制柜。它可以實現遠方、自動和就地手動控制方式；可以把各種信息上傳顯示和下行控制設定；可以對變壓器整個冷卻系統實現最優控制，達到節能、延長散熱風機與循環潛油泵使用壽命的目的；能在高寒、高熱、高濕、高污穢以及高鹽霧等惡劣自然環境場所可靠工作。

　　二、型號說明

　　三、技術參數

　　1、技術參數

　　1.1 工作電源：三相四線交流雙路電源輸入AC380V±15%；

　　直流輸入DC110V±10%或DC220V±10%；

　　1.2 耐壓強度：≥AC2000V/1min；

　　1.3 絕緣性能：≥100MΩ；

　　1.4 工作溫度：-25℃～+60℃；

　　1.5 繼電器輸出：觸點容量→AC220V/5A；隔離耐壓→AC2000V；

　　1.6? 通信接口：標準 RS485隔離串口；Modbus通信協議；

　　1.7? 保護功能：DC24V電源，輸出短路保護，故障消除自恢復；

　　1.8  PLC抗電磁干擾性能：符合GB/T14598標準規定；

　　1.9? 溫濕度傳感器：高集成；測溫精度：±0.3%；測濕精度：±2%；溫度量程：-40℃～+120℃；濕度量程：0～100%RH。

　　2、外形尺寸

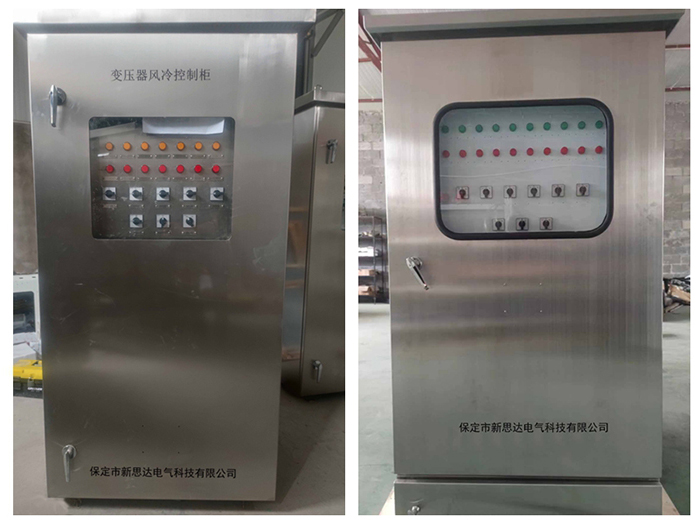

　　風冷控制柜基本上都安裝于戶外，采用下進線、下出線的密封殼體結構，以利于防塵與隔熱。柜體采用2mm厚不銹鋼板或冷軋鋼板制成。前后開門，前門處有觀察玻璃窗，便于觀察指示燈及轉換開關的工作狀態。加裝防水底座及頂部散熱孔隙。防護等級：IP55。當柜門打開時，自動啟動照明回路，照明燈亮；關上柜門后，照明燈自動關閉。

　　尺寸為：W×D×H(寬×深×高)，前后開門，分上下兩層箱體結構。

　　四、使用條件

　　1、戶外、戶內使用；

　　2、海拔高度：3000米以下；

　　3、環境溫度：-25℃～+60℃；

　　4、最大日溫差：≤40K；

　　5、日照強度：≤0.1W/cm2；

　　6、相對濕度：≤95%RH；

　　7、大氣壓力：80～110kPa；

　　8、最大風速：≤35m/S；

　　9、地震烈度：水平加速度≤0.3g，垂直加速度≤0.15g；

　　10、污穢等級：III級（2.8kV/cm）；

　　11、防護等級：IP55；

　　12、覆冰厚度：≤10mm；

　　13、超越上述使用條件的地區，定制產品時要額外聲明。

　　五、訂貨須知

　　1、請?zhí)峁┛刂乒袷锹涞厥桨惭b還是變壓器本體壁掛式安裝；

　　2、請?zhí)峁├鋮s器組數、冷卻風機個數及額定工作電流；

　　4、強迫油循環型需提供潛油泵個數及額定工作電流；

　　5、如需與遠方通信請?zhí)峁┩ㄐ乓?guī)約；

　　6、請?zhí)峁┳儔浩鞅倔w端子箱端子接線排列圖；

　　7、請?zhí)峁├鋮s器分控箱端子接線排列圖；

　　8、分相變壓器請?zhí)峁┤喙灿枚俗酉涠俗咏泳€(xiàn)排列圖；

　　9、特殊工況控制可按照用戶特殊要求進行加工制作。
