微機消諧裝置

2023/10/16

　　一、概述

　　NS-WXZ196系列電力微機消諧裝置是我公司研制的新型智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振，準確率高。同時可根據用戶需要將相關信息打印或通過通信接口傳給上級監控系統，適用于無人值守變電站。NS-WXZ196微機消諧裝置已廣泛應用于電力、石油、化工、煤炭、冶金等行業。

　　NS-WXZ196系列微機消諧裝置實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件，產生強大阻尼，從而消除鐵磁諧振。

　　二、型號說明及功能特點

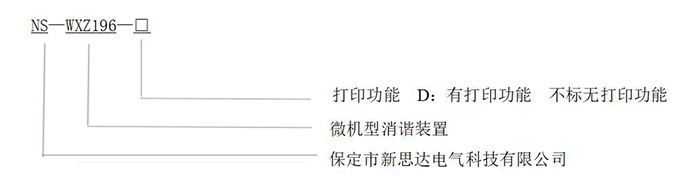

　　1、型號說明

　　1、功能特點

　　2.1 適用于配電網各種電壓等級：66kV、35kV、10kV、6kV、3kV及以下；

　　2.2 較多可監測四段母線，可監測1～4段母線；

　　2.3 迅速消除三分頻、二分頻、工頻以及三倍頻等特征頻率的鐵磁諧振；

　　2.4 能區分外部過電壓、鐵磁諧振和單相接地；

　　2.5 采用大功率、無觸點消諧元件，消諧迅速、可靠；

　　2.6 提供一組無源報警節點；

　　2.7 故障發生時，能顯示故障報告（類型、時間、電壓值和頻率）；

　　2.8 選配的微型打印機可以及時打印故障報告；

　　2.9 可配置通信接口將相關信息傳給上級監控系統；

　　2.10 保存十條較近發生的故障信息，失電后數據不丟失；

　　2.11 硬件看門狗電路防止死機現象發生；

　　2.12 具有完善的自檢功能；

　　2.13 人機接口操作簡單方便，全中文菜單，顯示信息豐富直觀。

　　一、技術參數

　　1、技術參數

　　1.1 工作電源：AC/DC220V（如有特殊要求請?jiān)谟嗀洉r(shí)說明），功耗≤20W；

　　1.2 報警節點容量：AC250V，5A；DC30V，5A；

　　1.3 通信接口：RS232/485（任選其一，請?jiān)谟嗀洉r(shí)說明），波特率1200～9600bps；

　　1.4 通信規約：內置三種通信規約CM90、CDT、MODBUS。

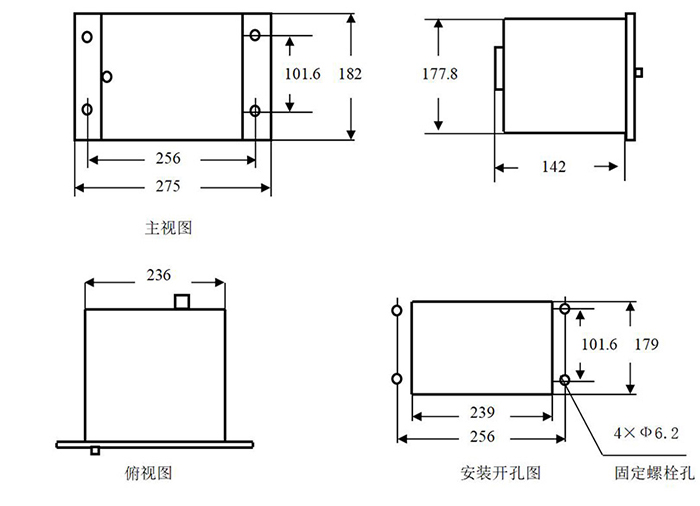

　　2、外形尺寸

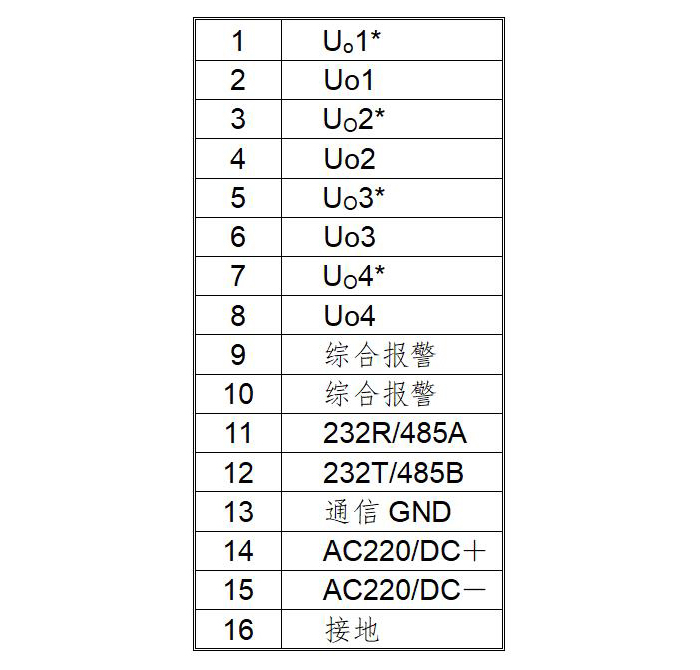

　　3、原理接線圖(裝置端子接線說明)

　　3.1 1～8：四段母線PT開口三角電壓輸入端。

　　3.2 9、10：綜合報警信號輸出節點。

　　3.3 11、12、13：RS232/485通信接口。

　　3.4 14、15：裝置工作電源。

　　3.5 16：屏蔽地。

　　四、使用條件

　　1、戶內使用，通風應良好；

　　2、環境溫度：-10℃～+55℃；

　　3、相對濕度：小于90%，表面無凝露；

　　4、大氣壓力：80～110Kpa；

　　5、海拔高度：<2000m；

　　6、周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。

　　五、訂貨須知

　　訂貨時請告知以下參數：

　　1、產品型號及訂貨數量；

　　2、裝置的工作電源額定值，要監測的母線段數；

　　3、是否帶有通信、打印功能，并指定接口形式；
