微機小電流接地選線裝置

2023/10/16

　　一、概述

　　保定市新思達電氣科技有限公司生產的NS-WJB系列微機小電流接地選線裝置，能在系統發生單相接地時，準確、迅速地選出接地線路或母線。使用簡單方便，無需維護，可根據用戶需要將相關信息通過通信接口傳給上級監控系統，適用于無人值守變電站。NS-WJB系列微機小電流接地選線裝置已廣泛應用于電力系統變電站、發電廠、水電站及化工、煤炭、冶金、鐵路等大型廠礦企業的供電系統。

　　二、型號說明及功能特點

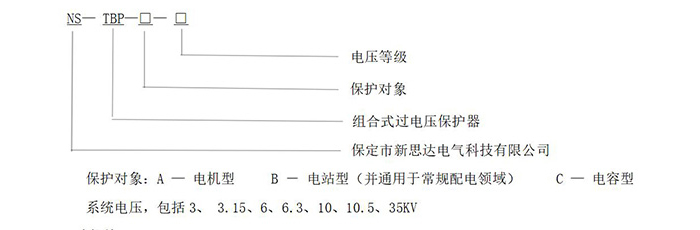

　　1、型號說明

　　2、功能特點

　　2.1 全新的硬件系統，設計采用雙CPU結構，程序功能分配更加合理，運行更加穩定；

　　2.2 較多可監測四段母線；

　　2.3 單相接地時可選出接地線路或母線；

　　2.4 綜合利用暫態過程的小波分析法及穩態過程的諧波分析法輔以多種選線方案，進一步提高了選線的準確率；

　　2.5 可選配錄波功能，記錄故障前1個周波及故障后2個周波的數據；

　　2.6 可選配打印機，能打印故障時的相關信息，便于查看；

　　2.7 可選配跳閘功能，能設置延時跳閘或不跳閘；

　　2.8 可選配遠動功能，提供繼電器節點遠動輸出信號，繼電器節點輸出信號的輸出方式可以在二進制編碼輸出、BCD編碼輸出方式中任意選擇；

　　2.9 故障發生時，能顯示故障報告（類型、時間、電壓值和頻率），并給出報警；

　　2.10 易于和綜合自動化接口，提供RS-232或RS-485通訊接口，內置了3種通訊協議，使用靈活方便；

　　2.11 人機接口操作簡單方便，全中文菜單，顯示信息豐富直觀；

　　2.12 現場CT變比、啟動電壓等可軟件設定，現場不需調整；

　　2.13 保存30條較近發生的故障信息，失電后數據不丟失。

　　三、技術參數

　　1、技術參數

　　1.1 母線段數：1～4段。

　　1.2 出線數：≤60，每段母線并聯運行出線數不限，可以任意組合。

　　1.3 接地方式：適用于中性點不接地、消弧線圈接地或電阻接地系統。

　　1.4 出線方式：電纜或架空線。

　　1.5 零序電流輸入范圍：20～1000mA（大于時，訂貨時須聲明）。

　　1.6 零序電壓輸入范圍：0～120V。

　　1.7 報警輸出觸點容量：AC 250V  5A；  DC 30V 5A。

　　1.8 額定工作電壓：AC/DC 220V±20%； DC 110V±20％(訂貨時聲明)。

　　1.9 額定工作頻率：50Hz。

　　1.10 整機功耗：<25W。

　　1.11 通信接口：RS232/485（任選其一，請在訂貨時說明），波特率1200～9600bps。

　　1.12 通信規約：內置三種通信規約CM90、CDT、MODBUS。

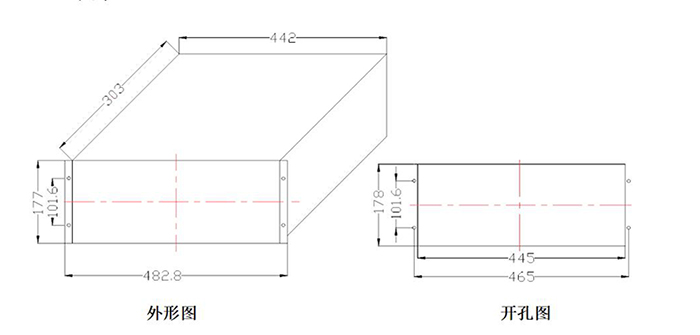

　　外形尺寸

　　3、基本原理

　　采用諧波分析法，結合暫態過程的小波分析法與穩態過程的零序能量法，采用微機實現智能選線方法。其工作原理如下：

　　當小電流系統發生單相接地時，故障線路零序電流為其它非故障線路零序電流之和，原則上它是這組采樣值中較大的，但由于CT誤差、信號干擾以及線路長短差別懸殊，有可能在排序時排到第二、第三，但不會超出前三，這一步為初選，所采用的原理是相對概念（在現行運行方式下，取前三個較大的）。第二步，在前三個信號里，采用相對相位概念即用電流之間的方向或電流與電壓之間的超前與滯后關系，進一步確定是前三個中的哪一個故障，還是母線故障，而零序電流二次側幅值可在1～1000mA之間變化。由于采用雙重判據，而且使用的都是相對原理，克服了運行方式變化、接地電阻及線路長短的影響，并且不需整定。

　　小波分析法利用接地初始時的一段波形來分析。每條線路，由于長短不一，阻抗值不同導致暫態過程中零序電流所含的諧波分量不同，線路越短，高頻分量越多。小波分析法提取某一頻率段的諧波分量后，各支路的零序電流分布也滿足上述結論。而且，突出的優點是，這種分析法能克服消弧線圈和CT不平衡的影響，這是因為，消弧線圈在暫態過程中還未起作用，而CT不平衡電流分量已被濾去（選擇頻段時去掉基波分量）。但小波分析法在穩態時要同諧波法和能量法相結合。整個裝置工作過程如下：

　　系統無單相接地故障時，裝置處于監視狀態，液晶屏顯示當前日期與時間，當PT開口三角輸出零序電壓大于整定值（出廠設置為30V）時，表示系統發生單相接地，此時CPU將采集的零序電壓數據和所有的零序電流數據進行濾波、排序、判斷、經過多次綜合分析后，將接地故障信息（如接地起始時刻、故障線路號、故障累計時間等），送液晶屏顯示，并將判斷結果送繼電器輸出或串口輸出。

　　四、使用條件

　　1、戶內使用，通風應良好；

　　2、環境溫度：-10℃～+55℃；

　　3、相對濕度：小于90%，表面無凝露；

　　4、大氣壓力：80～110Kpa；

　　5、海拔高度：<2000m；

　　6、周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。

　　五、訂貨須知

　　訂貨時請告知以下參數：

　　1、裝置電源的類型，交流或直流及額定電壓大小；

　　2、是否需要通訊功能，若有請注明通訊接口方式及通訊規約；

　　3、要監測的母線段數及出線回路數。
